audiodata elektroakustik gmbh, Soutien 2S / Soutien 4S + Raccord

Separate Tiefbaßsysteme, gängig auch Subwoofer genannt, basieren auf der gehörphysiologischen Erkenntnis, daß Frequenzen unterhalb von ca. 150 Hz nicht direkt ortbar sind und daher ohne Beeinträchtigung der Raumabbildung auch separat wiedergegeben werden können.

Oft werden Subwoofer aus Kostengründen jedoch rein passiv, teilweise als sogenannte Bandpaßgehäuse ausgeführt und/oder mit zu kleinen Satellitenlautsprechern und damit gewöhnlich auch mit zu hohen Übernahmefrequenzen betrieben. Die dabei über die Gehäusegröße und mechanische Dimensionierung erreichten Parameter lassen sich meist gar nicht, oder nur unzureichend verändern.

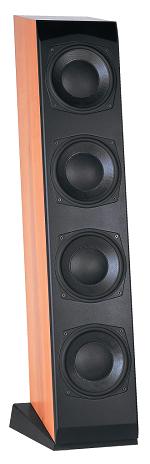

Das modulare, aktiv geregelte Tiefbaßsystem Soutien, bestehend aus den Tieftonmodulen Soutien 2, Soutien 2S, Soutien 4 und Soutien 4S ("S"-Ausführungen haben schräge Gehäuse, die im Design an unsere Standlautsprecher Elance und Echelle angepaßt sind), sowie der Aktivweiche Raccord, weist deutlich über die Konsumklasse hinaus. Mit einer oder mehrerer dieser Komponenten läßt sich eine eindrucksvolle Aufwertung der gesamten Musikreproduktion erreichen. Das Tiefbaßsystem unterstützt nicht nur spektakulär die Wiedergabe tiefer und tiefster Töne, sondern wertet auch Räumlichkeit, Tiefenstaffelung und Glaubhaftigkeit der Darstellung in beeindruckender Weise auf.

Gerade diese Eigenschaft macht Soutien zum unverzichtbaren Bestandteil hochwertiger Gesamtanlagen, auch wenn dort schon "ausgewachsene" Standboxen ihren Dienst verrichten. Während der Zugewinn bei großen Orgelpfeifen, Kontrabässen und anderen Instrumenten mit entsprechenden Tieftonanteilen noch auf Anhieb einleuchtet, verblüfft die verbesserte Räumlichkeit zunächst. Auch Musikstücke, die auf den ersten Höreindruck praktisch keine Bässe enthalten, gewinnen dramatisch an Luftigkeit und Realistik. Gerade tiefste Frequenzen enthalten Informationen über die Schallverhältnisse und Laufzeiten im Aufnahmeraum und verraten daher viel über seine Größe.

Die Flexibilität, Ausbaufähigkeit und Qualität des Systems wird dabei hohen Ansprüchen gerecht. Soutien sprengt den engen Rahmen herkömmlicher Subwoofer und ist in der Lage, nahezu jede bestehende Stereoanlage entscheidend zu verbessern.

Die untere Grenzfrequenz der Module reicht bis 20 Hz, die obere Grenzfrequenz ist über fast 3 Oktaven des Musikgeschehens einstellbar. Die Empfindlichkeit kann um insgesamt 26 dB geändert werden, die absolute Phase um 180 Grad. Sämtliche Systemparameter können feinfühlig und völlig unabhängig von mechanischen Grenzen an vorhandene Gegebenheiten angepaßt werden. Eine Vielzahl von Anschlußmöglichkeiten hilft Ihnen, Ihre Wunschkombination zu realisieren.

Darüber hinaus haben Sie jederzeit die Möglichkeit, Ihr vorhandenes Soutien/Raccord-System so zu verändern oder zu erweitern, daß es wachsenden Ansprüchen oder wechselnden HiFi-Bausteinen gerecht wird, wobei bereits vorhandene Soutien/Raccord-Komponenten weiter verwendet werden können.

Herausragendes Merkmal der Soutien-Module ist die aktive Regelung der Chassis per Sensor. Jedes einzelne Lautsprecherchassis besitzt dazu einen linearen, induktiven Geschwindigkeitsaufnehmer und eine eigene, 150 Watt kräftige Endstufe. Das von diesem Aufnehmer erzeugte elektrische Abbild der momentanen Membranbewegung (= Istwert) wird in einem geschlossenen Regelkreis permanent mit dem Eingangssignal (= Sollwert) verglichen. Schon beim Ansatz zu einer Abweichung erzeugt die Endstufe augenblicklich ein gegenläufiges elektrisches Korrektursignal. Da die obere Grenzfrequenz (= Geschwindigkeit) dieses Regelkreises die praktisch vorkommenden Frequenzen im Baßbereich um den Faktor 100 übersteigt, erfolgt die Korrektur quasi gleichzeitig. Die gesamten Bewegungen der Membran –und damit die Präzision der Musikwiedergabe– werden durch dieses Prinzip um Größenordnungen exakter als bei rein passiven Konstruktionen oder einfachen Aktivboxen ohne Regelung.

Gleichzeitig ermöglicht der Einsatz der aktiv geregelten Technologie eine untere Grenzfrequenz, die mit anderen Konstruktionen kaum, oder nur mit erheblich größeren Gehäusen zu realisieren wäre. Da die Chassis durch die Regelung zudem einen doppelt so großen linearen Hub wie herkömmliche Lautsprecher ohne diese Lösung ausführen können und sich auch der akustische Klirrgrad drastisch verringert, ergeben sich in der Summe überlegene Leistungsmerkmale.

Soutien 2 und Soutien 4 sind exakt nach dem Baukastenprinzip konstruiert und unterscheiden sich nur in der Chassis-/Endstufenanzahl und Gehäusegröße um den Faktor 2. Dadurch ergibt sich ebenfalls ein Faktor 2 (= 6 dB) in den Leistungsreserven. Zwei aufeinander gestellte Soutien 2-Module entsprechen akustisch und elektrisch genau einem Soutien 4. Die beiden geraden Soutien-Module wurden übrigens in Anlehnung an die Rastermaße führender Systemmöbelhersteller (Omnia, Hülsta, Interlübke) konstruiert und können daher mit abgeschraubtem Sockel bei Bedarf problemlos in entsprechende Möbel integriert werden. Dabei können Sie - wie bei audiodata üblich - zwischen etlichen verschiedenen Wunschoberflächen wählen.

Auch der Bedienungskomfort kommt nicht zu kurz: Eine intelligente Standby-Schaltung steuert das automatische Ein-/Ausschaltverhalten von Soutien. Einmal betriebsbereit, schaltet sich Soutien automatisch zu, wenn ein Musiksignal anliegt. Nach etwa 5 Minuten ohne Signal fällt das System in den Standby-Betrieb zurück.

Bei Anschluß an Raccord oder einen Vorverstärker mit symmetrischen Ausgängen in 4-poliger XLR-Norm wird Soutien durch eine integrierte Steuerleitung immer zusammen mit diesem Gerät ein- und ausgeschaltet, ohne daß der Signalpegel dabei eine Rolle spielt.

Das System Soutien/Raccord kann in insgesamt 8 unterschiedlichen Varianten aufgebaut werden. Grundsätzlich gilt dabei, daß mit steigender Anzahl der eingesetzten Chassis die mögliche Maximallautstärke und der dynamische Spielraum steigen und/oder eine niedrigere untere Grenzfrequenz erreicht werden kann.

Der Einsatz mehrerer Soutien-Module eröffnet zudem gegenüber dem Einsatz eines einzigen Moduls spürbare akustische Vorteile, da eine wesentlich gleichmäßigere Verteilung der Tiefbaßenergie im Raum erreicht werden kann.

Bei kleinen Lautsprechern und bei elektrostatischen Flächenstrahlern, die eine deutlich gesteigerte Transparenz entwickeln, wenn Sie von der hubintensiven Tieftonarbeit befreit werden, führt eine Hochpaßfilterung mit Raccord zu einer erheblichen Verbesserung der Gesamtwiedergabe.
